Bidhuan.id – Apa saja makna dari simbol simbol flowchart? Flowchart merupakan sebuah bagan yang tersusun secara berhubungan. Bagan tersebut memiliki simbol tertentu yang juga merepresentasikan arti atau maksud tertentu yang berkaitan dengan hubungan antar proses yang terjadi. Flowchart tersebut saling terhubung satu sama yang lainnya.

Simbol yang berperan sebagai penghubung antar Flowchart adalah tanda panah. Metode penggunaan Flowchart sering dimanfaatkan oleh para anlisa sistem yang nantinya akan dijadikan sebagi dasar di dalam pengajuan sebuah program kepada developer atau programmer. Terdapat simbol simbol Flowchart yang harus anda ketahui sebelum anda membuat sebuah bagan yang isinya tentang sebuah proses atau proyek yang anda inginkan.

Fungsi dan Simbol Simbol Flowchart

Di bawah ini kami akan menjelaskan tentang apa saja yang menjadi fungsi Flowchart dan juga simbol simbol yang mewakili setiap grafisnya. Dengan begitu, maka anda bisa membuat sebuah rangkaian proses yang baik dan mudah dipahami.

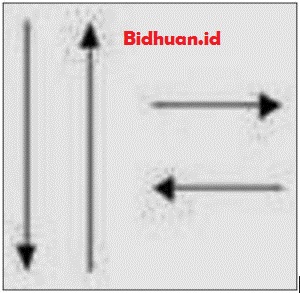

  • Simbol flowchart dalam bentuk arus

simbol simbol flowchart

    • Simbol yang juga dinamakan sebagai flow direction symbol merupakan simbol penghubung antara yang satu dengan yang lainnya. Simbol ini berbentuk arah panah yang nantinya arah flowchart akan menyesuaikan dengan ujung simbol panah tersebut. Biasanya simbol ini juga dinamakan sebagai connecting line.
    • Simbol ini biasanya akan menandakan jalannya atau arus di dalam suatu program atau proses.
  • Simbol flowchart berupa titik terminal
    • Simbol ini juga memiliki nama lain terminal point symbol yang digunakan sebagai penanda dari sebuah permulaan atau awalan.
    • Artinya, ketika anda hendak membuat sebuah permulaan dari program yang akan anda jalankan, maka anda harus memulainya dengan menggunakan simbol titik terminal yang satu ini.
    • Selain itu, simbol ini juga digunakan sebagai penanda dari berakhirnya suatu proses alias stop.

Baca: Teknik Komputer di Era Digital Itu Jurusan Menyenangkan, Mau tau Kenapa?

  • Simbol penghubung

simbol simbol flowchart

    • Simbol penghubung atau yang juga dinamakan sebagai one connetion symbol merupakan sebuah simbol yang digunakan untuk menunjukkan sebuah masuk dan keluarnya proses.
    • Simbol ini juga digunakan sebagai penanda dari penyambungan di dalam suatu proses yang masih berada dalam satu halaman maupun satu lembar.
  • Simbol flowchart berupa baris penghubung
    • Simbol flowchart yang satu ini juga dinamakan sebagai symbol off page connector yang sebenarnya memiliki fungsi dengan simbol sebelumnya yang kami jelaskan.
    • Namun yang membedakan adalah simbol ini digunakan untuk menunjukkan masuk maupun keluarnya proses yang berada di halaman maupun lembar yang berbeda.
  • Simbol proses atau processing symbol
    • Dari namanya anda sudah bisa mengetahui bahwa simbol ini digunakan untuk menunjukkan suatu proses yang sedang berlangsung.
    • Maksudnya, simbol ini digunakan sebagai penanda terhadap pengolahan dari sebuah komputer maupun PC atau laptop.
  • Simbol untuk kegiatan manual
    • Berbanding terbalik dengan simbol proses, simbol untuk kegiatan manual ini digunakan untuk menunjukkan suatu pengolahan atau proses yang tidak berasal dari komputer maupun PC.
  • Simbol untuk keputusan

simbol simbol flowchart

    • Decision symbol merupakan salah satu simbol yang cukup sering digunakan di dalam flowchart.
    • Simbol keputusan ini digunakan untuk membuat sebuah pilihan atau keputusan terhadap kondisi yang sedang terjadi atau yang sudah ada.
  • Simbol input dan output
    • Flowchart juga memiliki sebuah simbol yang bernama input-output symbol. Lalu apa fungsinya? Tentu saja simbol tersebut memiliki fungsi untuk menandakan adanya input dan output.
    • Input dan juga output tersebut tidak tergantung dari jenis peralatannya.
  • Simbol input manual
    • Simbol ini digunakan untuk menjalankan pemasukan data atau input secara manual.
    • Input yang dijalankan tersebut dengan menggunakan on-line keyboard.
  • Simbol persiapan
    • Preparation symbol merupakan simbol yang digunakan sebagai tanda untuk melakukan penyimpanan, baik yang akan maupun yang sedang digunakan.
    • Penyimpanan tersebut nantinya akan digunakan sebagai tempat pengolahan yang ada di dalam storage.
  • Simbol untuk proses terdifinasi
    • Mungkin tidak banyak dari anda yang tahu atau mungkin tidak banyak yang menggunakan simbol yang satu ini.
    • Simbol untuk proses terdifinasi ini digunakan sebagai pelaksanaan dari suatu bagan atau sub program.

Baca juga: Ini Dia Gejala dan Cara Mencegah Sindrom Penglihatan Komputer

  • Simbol tampilan
    • Untuk simbol yang satu ini mungkin juga banyak dari anda yang jarang menggunakannya. Bahkan mungkin anda juga tidak tahu bahwa salah satu simbol di dalam flowchart merupakan simbol tampilan atau display symbol.
    • Lalu apa fungsi dari simbol yang satu ini? Simbol ini digunakan untuk memberikan sebuah pernyataan mengenai sebuah peralatan output yang digunakan. Beberapa peralatan output tersebut bisa berupa LCD, printer, plotter, dan lain sebagainya.
  • Simbol penyimpanan atau simbol disk
    • Sebenarnya jarang orang paham bahwa simbol ini merupakan simbol yang digunakan sebagai penyimpanan online atau simbol disk.
    • Lalu apa sebenarnya fungsi simbol ini? Fungsinya adalah untuk memberikan sebuah pernyataan bahwa input yang didapat berasal maupun disimpan di dalam disk.
  • Simbol pita magnetik
    • Simbol flowchart yang satu ini digunakan untuk menyatakan bahwa input yang didapatkan tersebut dari sebuah pita magnetik.
    • Simbol ini juga digunakan untuk menyatakan sebuah output yang disimpan di pita magnetik
  • Simbol punch card atau kartu plong
    • Simbol punch card merupakan simbol yang menyatakan jika input didapatkan dari kartu.
    • Simbol ini juga bisa digunakan untuk menyatakan sebuah output yang ditulis pada kartu.

Demikian informasi yang bisa kami sampaikan berkaitan dengan apa saa simbol simbol flowchart yang populer. Semoga bermanfaat bagi anda semuanya.
